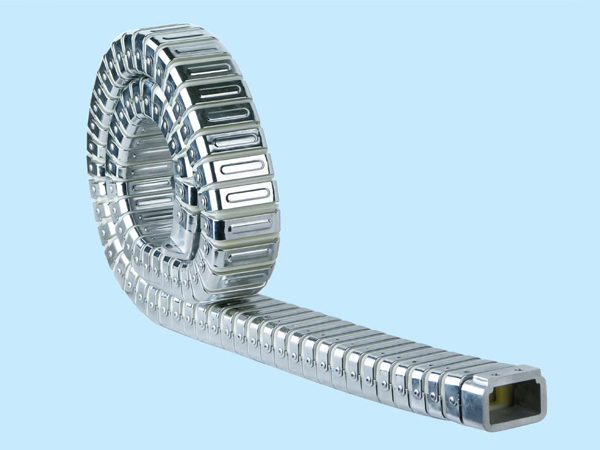

JYG-65 DGT DGT tube electric cable protection set
結構與用途

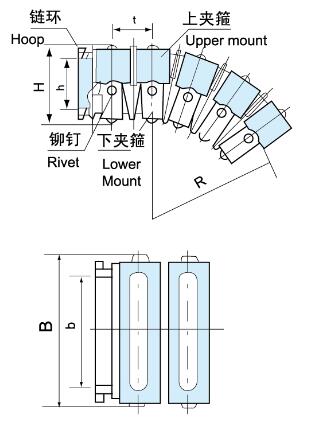

DGT管纜防護套由塑料鏈環合上下夾箍組成，其端部裝有聯結器，一端為固定端，別一端為活動端，分別固定在機床的相關部件上，能有效地隨機床的相關部件協調一致的隨行運動，形成定向柔性結構。根據不同安裝方式，聯接器有A.B.C三種形式，供用戶選擇，以適用于各類機床上電線，電纜，液管及粉塵管等布置安裝，也適用于其它工作機械 |
| 規格 |
1= |
2= |
3= |
4= |
| 參數 |
| 鏈環內腔高度h |
25 |
38 |
52 |
72 |
| 鏈環內腔高度b |
45 |
73 |
102 |
162 |
| 節距t |
20 |
20 |
25 |
30 |
| 彎曲半徑 R |
（70）（105）（155） |
（105）（205）（255） |
（145）（230）（305） |
（190）（255）（355） |
| 外框高度H |
39 |
-53 |
-70 |
-93 |
| 外框高度B |
-62 |
-91 |
-122 |
-186 |
| 最大自由懸伸長度 L |
1500 |
2000 |
2500 |
3000 |
| 訂貨規格與型號如下： |
| 1.1#×1200 -A或25×45×1200 -A- 2.2#×1800 -AB或38×73×1800 -AB |
| 參數 |
e |
B3 |
B5 |
L1 |
L2 |
L3 |
d |
H3 |
H1 |
單位/米 |
單個/只 |
| 規格 |
| 1" |
22 |
55 |
50 |
30 |
8 |
22 |
2-￠6.5 |
35 |
24 |
120 |
12 |
| 2" |
50 |
84 |
76 |
35 |
10 |
27 |
2-￠6.5 |
49 |
30 |
140 |
15 |
| 3" |
65 |
115 |
110 |
40 |
11 |
30 |
2-￠8.5 |
65 |
40 |
160 |
28 |
| 4" |
100 |
178 |
140 |
45 |
13 |
33 |
2-￠10.5 |
88 |
52 |
200 |
38 |
| 參數 |
e |
H3 |
B1 |
L1 |
d |
t |
單位/米 |
單個/只 |
| 規格 |
| 1" |
75 |
35 |
90 |
30 |
2-￠6.5 |
5 |
120 |
12 |
| 2" |
105 |
49 |
120 |
35 |
2-￠6.5 |
6 |
140 |
15 |
| 3" |
140 |
65 |
160 |
40 |
2-￠8.5 |
7 |
160 |
28 |
| 4" |
200 |
88 |
226 |
45 |
2-￠10.5 |
8 |
200 |
38 |
| 參數 |
ed |
eh |
B3 |
H4 |
L1 |
d |
t1 |
單位/米 |
單個/只 |
| 規格 |
| 1" |
18 |
55 |
55 |
71 |
30 |
4-￠6.5 |
5 |
120 |
8.5 |
| 2" |
45 |
70 |
84 |
85 |
35 |
4-￠6.5 |
6 |
140 |
12.5 |
| 3" |
60 |
90 |
115 |
110 |
40 |
4-￠8.5 |
7 |
160 |
28 |
| 4" |
95 |
110 |
178 |
136 |
45 |
4-￠10.5 |
8 |
200 |
38 |
|
